一、概述

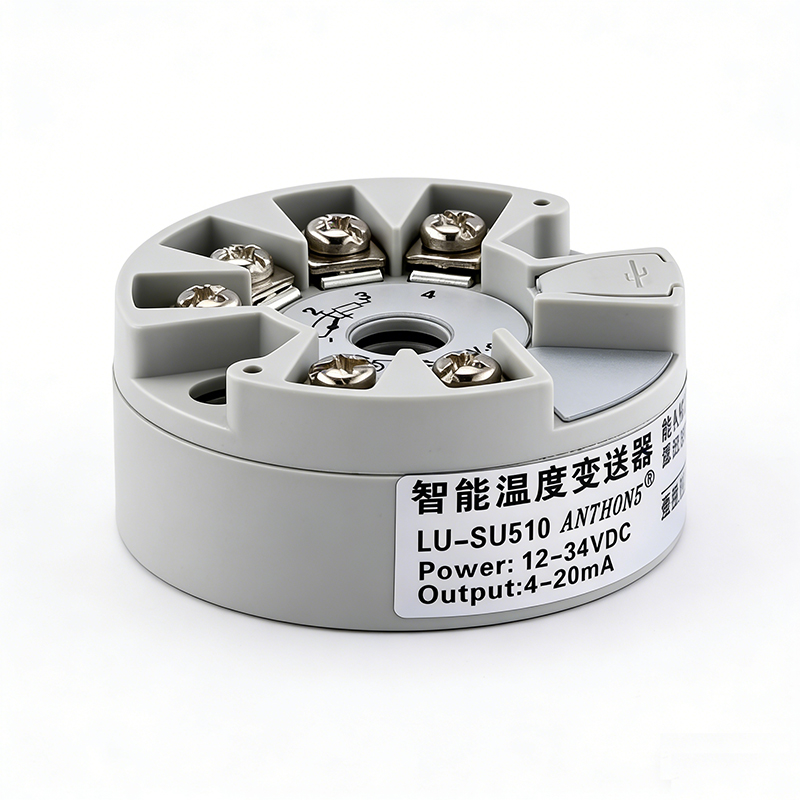

LU-S510 智能溫度變送器（圓卡），用于熱電阻（RTD）、熱電偶（TC）信號輸入，二線制 4~20mA 模擬變送輸出，安裝于傳感器內部使用。
核心特性：
支持 8 種熱電偶、2 種熱電阻，可通過軟件組態選擇。
自定義溫度量程范圍，軟件自由配置。
傳感器故障（開 / 短路異常）時，超電流范圍輸出報警。
二、技術參數
輸入?yún)?shù)
輸入信號：熱電阻（RTD）、熱電偶（TC）
熱電偶冷端補償：可開關
冷端補償范圍：-25~+65℃
冷端補償精度：±1℃
輸出參數
輸出信號：4~20mA
輸出負載：RL?(Ue−9)/0.021
上下限溢出及開短路報警輸出電流：IL=3.85mA，IH=21mA
供電范圍：DC9~35V
其它參數
精度：默認 0.075 級，可定制 0.05 級（LU-SU510B）或 0.03 級（LU-SU510C），Cu50 默認 0.15 級
溫漂：0.02% FS/℃
響應時間：1s 達到最終值 90%
使用溫度：-25~+65℃
電磁兼容：符合 GB/T18268 工業設備應用要求（IEC 61326-1）
三、輸入類型與精度
表格傳感器型號類型測量范圍精度熱電阻（RTD）Pt100-200~850℃0.075%熱電阻（RTD）Cu50-50~150℃0.15%熱電偶（Tc）S-50~1768℃0.075%熱電偶（Tc）R-50~1768℃0.075%熱電偶（Tc）B250~1820℃0.075%熱電偶（Tc）K-270~1372℃0.075%熱電偶（Tc）N-200~1300℃0.075%熱電偶（Tc）E-270~1000℃0.075%熱電偶（Tc）J-210~1200℃0.075%熱電偶（Tc）T-270~400℃0.075%
說明：
上述性能在環境溫度 20℃±2℃的條件下測試。
熱電偶測量時還需加上冷端誤差，≤±1℃。
